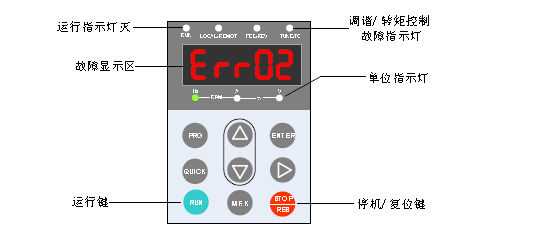

匯川MD500變頻器檢出異常時，會切斷輸出，同時故障指示燈會閃爍。變頻器操作面板會顯示故障代碼如“[Err02]”，故障代碼對應的故障類型和常見解決方法詳見下表。若無法排除故障，可向上海津信尋求技術支持。
|
面板顯示 |
故障名稱 |
故障原因排查 |
故障處理對策 |
|
Err02 |
加速過電流 |
變頻器輸出回路存在接地或短路 |
排除外圍故障，檢測電機或接觸器是否短路 |
|
控制方式為FVC或SVC且未進行參數辨識 |
按電機銘牌設置參數，進行電機參數辨識 |
|
急加速工況，加速時間設定太短 |
增大加速時間 |
|
過流失速抑制設定不合適 |
確認F3-19使能；調整F3-18、F3-20值 |
|
手動轉矩提升或V/F曲線不合適 |
調整手動提升轉矩或V/F曲線 |
|
對正在旋轉的電機進行啟動 |
選擇轉速跟蹤啟動或等電機停止后再啟動 |
|
受外部干擾 |
查看歷史故障記錄，排查干擾源或檢查驅動板/霍爾器件 |
|
Err03 |
減速過電流 |
變頻器輸出回路存在接地或短路 |
排除外圍故障，檢測電機是否短路或斷路 |
|
控制方式為FVC或SVC且未進行參數辨識 |
按電機銘牌設置參數，進行電機參數辨識 |
|
急減速工況，減速時間設定太短 |
增大減速時間 |
|
過流失速抑制設定不合適 |
確認F3-19使能；調整F3-18、F3-20值 |
|
沒有加裝制動單元和制動電阻 |
加裝制動單元及電阻 |
|
受外部干擾 |
查看歷史故障記錄，排查干擾源或檢查驅動板/霍爾器件 |
|
Err04 |
恒速過電流 |
變頻器輸出回路存在接地或短路 |
排除外圍故障，檢測電機是否短路或斷路 |
|
控制方式為FVC或SVC且未進行參數辨識 |
按電機銘牌設置參數，進行電機參數辨識 |
|
過流失速抑制設定不合適 |
確認F3-19使能；調整F3-18、F3-20值 |
|
變頻器選型偏小 |
選用功率等級更大的變頻器 |
|
受外部干擾 |
查看歷史故障記錄，排查干擾源或檢查驅動板/霍爾器件 |
|
Err08 |
控制電源故障 |
輸入電壓不在規范范圍內 |
將電壓調至規范要求范圍 |
|
Err09 |
欠壓故障 |
瞬時停電 |
使能F9-59降頻不停功能 |
|
變頻器輸入端電壓不在規范范圍 |
調整電壓到正常范圍 |
|
母線電壓不正常 |
聯系上海津信技術支持 |
|
整流橋、緩沖電阻、驅動板、控制板異常 |
聯系上海津信技術支持 |
|
Err10 |
變頻器過載 |
負載過大或發生電機堵轉 |
減小負載并檢查電機及機械情況 |
|
變頻器選型偏小 |
選用功率等級更大的變頻器 |
|
Err11 |
電機過載 |
電機保護參數F9-01設定是否合適 |
正確設定此參數 |
|
負載過大或發生電機堵轉 |
減小負載并檢查電機及機械情況 |
|
Err12 |
輸入缺相 |
三相輸入電源不正常 |
檢查并排除外圍線路問題 |
|
驅動板、防雷板、主控板、整流橋異常 |
聯系上海津信技術支持 |
|
Err13 |
輸出缺相 |
電機故障 |
檢測電機是否斷路 |
|
變頻器到機組的引線不正常 |
排除外圍故障 |
|
電機運行時變頻器三相輸出不平衡 |
檢查電機三相繞組是否正常并排除故障 |
|
驅動板、IGBT模塊異常 |
聯系上海津信技術支持 |
|
Err14 |
模塊過熱 |
環境溫度過高 |
降低環境溫度 |
|
風道堵塞 |
清理風道 |
|
風扇損壞 |
更換風扇 |
|
模塊熱敏電阻損壞 |
更換熱敏電阻 |
|
逆變模塊損壞 |
更換逆變模塊 |
|
Err15 |
外部設備故障 |
通過多功能端子DI輸入外部故障信號 |
排查外圍故障，確認機械允許重新啟動后復位運行 |
|
通過虛擬IO功能輸入外部故障信號 |
確認A1組虛擬IO參數設置正確，復位運行 |
|
Err16 |
通訊故障 |
上位機工作不正常 |
檢查上位機接線 |
|
通訊線不正常 |
檢查通訊連接線 |
|
通訊擴展卡F0-28設置不正確 |
正確設置通訊擴展卡類型 |
|
通訊參數FD組設置不正確 |
正確設置通訊參數 |
|
Err17 |
接觸器故障 |
驅動板和電源異常 |
更換驅動板或電源板 |
|
接觸器異常 |
更換接觸器 |
|
防雷板異常 |
更換防雷板 |
|
Err18 |
電流檢測故障 |
檢查霍爾器件異常 |
更換霍爾器件 |
|
驅動板異常 |
更換驅動板 |
|
Err19 |
電機調諧故障 |
電機參數未按銘牌設置 |
根據銘牌正確設定電機參數 |
|
參數辨識過程超時 |
檢查變頻器到電機引線 |
|
編碼器異常 |
檢查編碼器參數設置及接線 |
|
Err20 |
編碼器故障 |
編碼器型號不匹配 |
根據實際正確設定編碼器類型 |
|
編碼器連線錯誤 |
檢測PG卡電源及相序 |
|
編碼器損壞 |
更換編碼器 |
|
PG卡異常 |
更換PG卡 |
|
Err21 |
EEPROM讀寫故障 |
EEPROM芯片損壞 |
更換主控板 |
|
Err23 |
對地短路故障 |
電機對地短路 |
更換電纜或電機 |
|
Err25 |
累計運行時間到達故障 |
累計運行時間達到設定值 |
使用參數初始化功能清除記錄信息 |
|
Err26 |
用戶自定義故障1 |
通過多功能端子DI輸入用戶自定義故障1的信號 |
復位運行 |
|
通過虛擬IO功能輸入用戶自定義故障1的信號 |
復位運行 |
|
Err27 |
用戶自定義故障2 |
通過多功能端子DI輸入用戶自定義故障2的信號 |
復位運行 |
|
Err29 |
累計上電時間到達故障 |
累計上電時間達到設定值 |
使用參數初始化功能清除記錄信息 |
|
Err30 |
掉載故障 |
變頻器運行電流小于F9-64 |
確認負載是否脫離或參數設置是否符合實際工況 |
|
Err31 |
運行時PID反饋丟失故障 |
PID反饋小于FA-26設定值 |
檢查PID反饋信號或設置FA-26為合適值 |
|
Err40 |
逐波限流故障 |
負載過大或發生電機堵轉 |
減小負載并檢查電機及機械情況 |
|
變頻器選型偏小 |
選用功率等級更大的變頻器 |
|
Err41 |
運行時切換電機故障 |
在變頻器運行過程中通過端子更改當前電機選擇 |
變頻器停機后再進行電機切換操作 |
|
Err42 |
速度偏差過大故障 |
編碼器參數設定不正確 |
正確設置編碼器參數 |
|
沒有進行參數辨識 |
進行電機參數辨識 |
|
速度偏差過大檢測參數F9-69、F9-70設置不合理 |
根據實際情況合理設置檢測參數 |
|
Err43 |
電機過速度故障 |
編碼器參數設定不正確 |
正確設置編碼器參數 |
|
沒有進行參數辨識 |
進行電機參數辨識 |
|
電機過速度檢測參數F9-67、F9-68設置不合理 |
根據實際情況合理設置檢測參數 |
|
Err45 |
電機過溫故障 |
溫度傳感器接線松動 |
檢測溫度傳感器接線并排除故障 |
|
電機溫度過高 |
降低載頻或采取其它散熱措施對電機進行散熱處理 |
|
Err46 |
制動單元過載 |
制動電阻值太小 |
更換更大阻值的制動電阻 |
|
Err48 |
制動回路短路 |
制動模塊異常 |
聯系上海津信技術支持 |
|
制動電阻短路 |
檢查制動電阻是否短路或損壞，如果是則須予以更換 |
