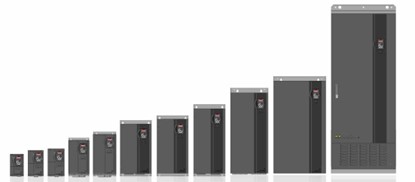

丹佛斯VLT® FC31 系列是丹佛斯結合實際工程應用需求研制的針對風機、水泵、暖通空調等低負載市場的工程型產品，集成了風機、水泵應用相關工藝，可廣泛應用于供水、供熱、污水處理、HVAC 和項目改造等領域。
|
項目 |
規格 |
|
輸入電源 |
電壓：三相 380~480V (-20%~+10%) |
|
頻率：48~62Hz |
|
最大不平衡度：3% |
|
輸出電源 |
輸出電壓：三相，0~100% 輸入電壓 |
|
輸出頻率：V/F控制：0~400Hz；矢量控制：0~200Hz |
|
主要控制功能 |
控制模式：V/F，矢量控制 |
|
過載能力：110% 額定電流 (60秒)，150% 額定電流 (1秒) |
|
載波頻率：2k~16kHz |
|
速度設定分辨率：數字：0.001Hz；模擬：最大操作頻率的0.5‰ |
|
開環轉速控制精度 (30~4000rpm)：誤差±8 rpm |
|
控制命令來源 |
操作面板、數字端子、通訊控制字 |
|
設定頻率來源 |
面板、模擬量、通訊給定 |
|
加減速時間 |
4組可設置，范圍：0.05-3600.00秒 |
|
基本功能 |
速度/轉矩開環控制、過程閉環控制、電機自學習、直流/交流制動、自動轉差補償、自動穩壓、多點V/F曲線、頻率跟蹤起動等 |
|
應用功能 |
點動、多段速、簡易PLC、機械制動控制、UP/DOWN、計數器、計時器、內置PID控制器等 |
|
保護功能 |
電源缺相、欠壓/過壓、過流/過載、輸出缺相/短路/接地、過熱、信號斷線、CPU故障等 |
|
輸入端子 |
5個數字量輸入；2個模擬量輸入（支持電壓/電流/電阻信號） |
|
輸出端子 |
6個繼電器輸出；2個模擬量輸出（支持電壓/電流信號） |
|
電源端子 |
1個24V/200mA，1個10V/10mA |
|
通訊端子 |
1組，最大波特率115200 bit/s |
|
面板顯示 |
5位8段LED，可顯示頻率、電流、報警等信息；帶狀態指示燈 |
|
監視功能 |
可監視頻率、電流、電壓、功率、端子狀態、故障記錄（最近10次）等 |
|
環境要求 |
防護等級：IP20 |
|
操作溫度：-10℃~50℃（45℃以上需降容） |
|
操作濕度：5%-85%（95%時不結露） |
|
振動：≤75kW: 1.14g；90-450kW: 0.7g |
|
最大海拔：1000米（以上需降檔） |
|
電機線長：屏蔽線50米，非屏蔽線100米 |
|
其他 |
37kW及以上機型內置直流電抗器 |

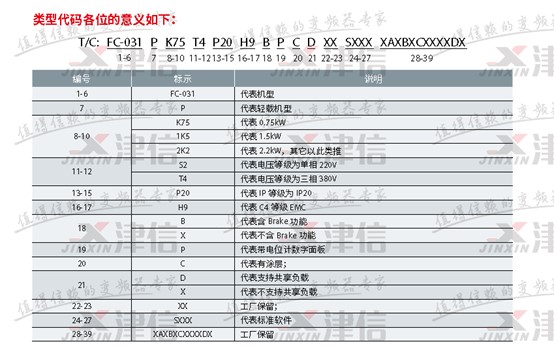

丹佛斯FC31變頻器型號描述含義如下
丹佛斯FC31系列變頻器功率范圍如下：
|
額定功率 (kW) |
輸入電壓 |
輸入電流 (A) |
輸出電流 (A) |
阻抗值 (mΩ) |
風速 (m³/h) |
凈重 (kg) |
|
0.75 |
3X380-480V |
3.7 |
2.3 |
38.5 |
51 |
1.3 |
|
1.5 |
3X380-480V |
6.7 |
3.6 |
38.5 |
51 |
1.3 |
|
2.2 |
3X380-480V |
9 |
5.1 |
62.2 |
51 |
1.3 |
|
4 |
3X380-480V |
15.5 |
9 |
122.9 |
51 |
2 |
|
5.5 |
3X380-480V |
20.5 |
12.5 |
138.4 |
51 |
2 |
|
7.5 |
3X380-480V |
27 |
17 |
211.6 |
68 |
2.5 |
|
11 |
3X380-480V |
38 |
25 |
262.4 |
124 |
5.8 |
|
15 |
3X380-480V |
50 |
32 |
339.3 |
110 |
5.8 |
|
18.5 |
3X380-480V |
60 |
38 |
418 |
230 |
8 |
|
22 |
3X380-480V |
71 |
45 |
468.2 |
272 |
8 |
|
30 |
3X380-480V |
91 |
60 |
676.3 |
303 |
19 |
|
37 |
3X380-480V |
112 |
75 |
780 |
927.8 |
22 |
|
45 |
3X380-480V |
136 |
91 |
974.8 |
403 |
26 |
|
55 |
3X380-480V |
165 |
112 |
1174.6 |
476 |
26 |
|
75 |
3X380-480V |
224 |
152 |
1655 |
595 |
37 |
|
90 |
3X380-480V |
268 |
183 |
2204 |
646 |
60 |
|
110 |
3X380-480V |
326 |
224 |
2600 |
714 |
60 |
|
132 |
3X380-480V |
390 |
270 |
3178 |
850 |
60 |
|
160 |
3X380-480V |
460 |
330 |
3689 |
1029 |
99 |
|
185 |
3X380-480V |
530 |
385 |
4268 |
1190 |
99 |
|
200 |
3X380-480V |
575 |
415 |
4627 |
1292 |
99 |
|
220 |
3X380-480V |
605 |
440 |
4855 |
1411 |
99 |
|
250 |
3X380-480V |
672 |
480 |
5323 |
1564 |
220 |
|
280 |
3X380-480V |
751 |
540 |
6543 |
1700 |
250 |
|
315 |
3X380-480V |
845 |
605 |
7251 |
1870 |
250 |
|
355 |
3X380-480V |
950 |
680 |
7497 |
2125 |
250 |
|
400 |
3X380-480V |
1071 |
775 |
8284 |
2380 |
250 |
|
450 |
3X380-480V |
1205 |
880 |
8965 |
2350 |
250 |
|
500 |
3X380-480V |
1340 |
980 |
9840 |
2550 |
265 |
